单芯非屏蔽高压电缆
发布时间:2024-05-01 浏览:74


电缆简介

1. 额定温度:-40℃~125℃ (参考QC/T1037 & GB/T25085/ISO6722)

2. 额定电压:DC600V/AC900V或DC1000V/AC1500V

3. 易于弯曲,弯曲半径≥5OD

4. 导体使用绞合1.5-95mm2 裸铜丝

5. 绝缘采用TPE

6. 颜色橙色

7. 产品符合欧盟RoHS要求

8. 产品广泛用于车辆内部布线

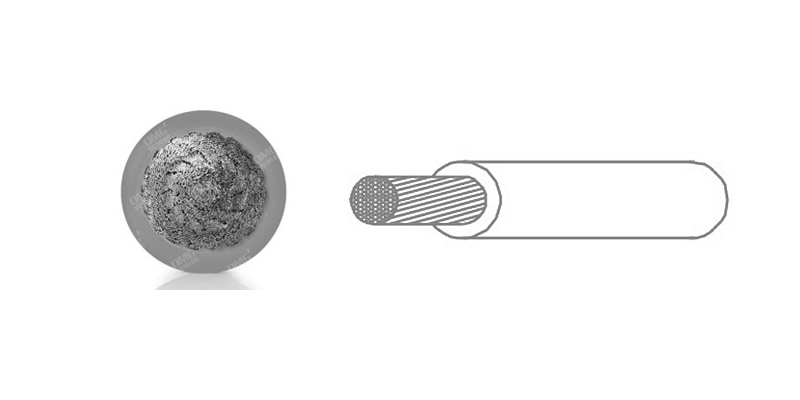

产品综合结构

线材规格

mm2

导体

绝缘

conductor

insulation


导体结构

n/mm

绞合外径

mm

电阻

20℃时Ω/Km

绝缘外径

mm

wire type(mm2)

Conductor

n/mm

Stranding Dia.

mm

MAX.Cond.
Resistance

Ω/Km,20

Insulation Dia.

mm

EV-1.5

48/0.20

1.6

12.7

3.0±0.10

EV-2.5

50/0.25

2.05

7.60

3.5±0.15

EV-4.0

133/0.20

2.7

4.71

4.5±0.20

EV-6.0

190/0.20

3.4

3.14

5.1±0.20

EV-10.0

323/0.20

4.7

1.82

6.7±0.20

EV-16.0

510/0.20

5.80

1.16

8.±0.20

EV-25.0

798/0.20

7.20

0.743

9.8±0.30

EV-35.0

1121/0.20

8.7

0.527

11.3±0.30

EV-50.0

1596/0.20

10.1

0.368

12.5±0.30

EV-70.0

1387/0.254

12.1

0.259

15.1±0.30

EV-95.0

1887/0.254

14.1

0.196

17.5±0.40


1.实际产品以规格书为准。

2.可按要求定制其他规格尺寸线材。

3.绝缘材质可选辐照料,需定制。

4.最终解释权归本公司。
